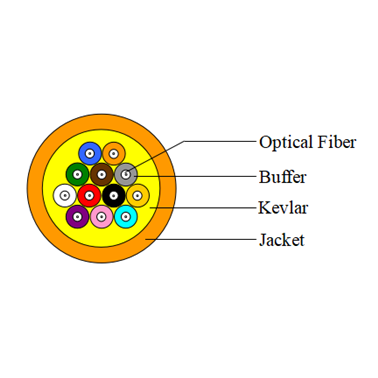

Câble intérieur de distribution multifibre I
-Application de câble colonne
Applications:
- Utilisé comme pigtail et cordons de raccordement
- Utilisé dans le câblage intérieur, en particulier utilisé comme câble de distribution
- Utilisé comme lignes d’interconnexion d’équipement et utilisé dans les connexions optiques dans les salles d’équipement de communication optique et les cadres de distribution
Paramètres techniques :
| Nombre de fibres | Dimension (mm) | Traction (N) | Écraser (N/100mm) | Min. Rayon de flexion (mm) | Poids du câble (kg/km) | |||
| À court terme | À long terme | À court terme | À long terme | Dynamique | Statique | |||
| 4 | 5.0 | 440 | 130 | 1,000 | 200 | 20D | 10D | 19.0 |
| 6 | 5.2 | 440 | 130 | 1,000 | 200 | 20D | 10D | 23.0 |
| 8 | 5.5 | 440 | 130 | 1,000 | 200 | 20D | 10D | 26.0 |
| 12 | 6.5 | 660 | 200 | 1,000 | 200 | 20D | 10D | 36.5 |
| 16 | 7.5 | 660 | 200 | 1,000 | 200 | 20D | 10D | 44.5 |
| 24 | 8.2 | 660 | 200 | 1,000 | 200 | 20D | 10D | 54.5 |
| 36 | 9.0 | 660 | 200 | 1,000 | 200 | 20D | 10D | 72.0 |
| 48 | 10.5 | 660 | 200 | 1,000 | 200 | 20D | 10D | 90.0 |
Remarque:
« D » est le diamètre extérieur du câble.
Propriétés environnementales :
| Plage de température | -20°C~+60°C |
Propriétés de transmission:
| Type de fibre | SM 9/125um (1310nm/1550nm) | 62.5um (OM1) (850nm/1300nm) | 50um (OM2) (850nm/1300nm) | 50um (OM3) (850nm/1300nm) |
| Maximum Attenuation (dB/km) | 0.8/0.6 | 3.5/1.5 | 3.5/1.5 | 3.5/1.5 |
| Atténuation typique (dB/km) | 0.4/0.3 | 3.5/1.5 | 3.0/1.0 | 3.0/1.0 |
| Bande passante LED minimale (MHz·km) | — | 200/500 | 500/500 | 1500/500 |
Note:
D’autres types de fibres sont disponibles par demande.
Informations de commande:
| Marque | LW |
| Nom | DC = Câble intérieur de distribution multifibre |
| Type de câble | 1=Type I |
| Nombre de fibres | 4 = 4 fibres; 6 = 6 fibres; 8 = 8 fibres; 12 = 12 fibres; 16 = 16 fibres; 24 = 24 fibres; 36 = 36 fibres; 48=48 fibres |
| Mode Fibre | SM=SM 9/125um; MM=50/125um ou 62.5/125um |
| Type de fibre | 2D=SM G.652.D; 5=SM G.655; 7A1=SM G.657.A1; 7A2=SM G.657.A2; 7B2=SM G.657.B2; 7B3=SM G.657.B3; OM1=MM 62.5/125um; OM2=MM 50/125um; OM3=MM 10G 50/125um 150m; OM33=MM 10G 50/125um 300m; OM4=MM 10G 50/125um 550m |
| Matériau de la veste | P=PVC; L=LSZH |
| Longueur de la fibre | 0.5=0.5km; 1=1km; 1.5=1.5km; 2=2km; etc |
Par exemple:
| Image | Modèle | Description |
 | LW-DC-1-12-SM-2D-P-1 | Câble intérieur de distribution multi-fibres I, 12 fibres, fibre G.652.D monomode, gaine en PVC, 1km |
Câble intérieur de distribution multifibre II
-Application de câble riser
Applications:
- Utilisé comme queues de cochon et cordons de raccordement
- Utilisé dans le câblage intérieur, en particulier utilisé comme câble de distribution
- Utilisé comme lignes d’interconnexion d’équipement et utilisé dans les connexions optiques dans les salles d’équipement de communication optique et les cadres de distribution
Paramètres techniques :
| Nombre de fibres | Nombre de sous-unités | Dimension (mm) | Traction (N) | Écraser (N/100mm) | Min. Rayon de flexion (mm) | Poids du câble (kg/km) | |||
| À court terme | À long terme | À court terme | À long terme | Dynamique | Statique | ||||
| 16 | 4 | 12.5 | 1,300 | 400 | 1,000 | 300 | 20D | 10D | 125 |
| 24 | 6 | 15.0 | 1,300 | 400 | 1,000 | 300 | 20D | 10D | 183 |
| 36 | 6 | 17.0 | 1,300 | 400 | 1,000 | 300 | 20D | 10D | 238 |
| 48 | 6 | 18.5 | 1,300 | 400 | 1,000 | 300 | 20D | 10D | 292 |
| 64 | 8 | 22.0 | 1,300 | 400 | 1,000 | 300 | 20D | 10D | 410 |
| 72 | 6 | 22.5 | 1,300 | 400 | 1,000 | 300 | 20D | 10D | 390 |
| 96 | 8 | 25.5 | 1,500 | 600 | 1,000 | 300 | 20D | 10D | 546 |
| 144 | 12 | 35.5 | 2,000 | 800 | 1,000 | 300 | 20D | 10D | 1,000 |
Remark:
« D » est le diamètre extérieur du câble.
Propriétés environnementales :
| Plage de température | -20°C~+60°C |
Propriétés de transmission:
| Fiber Type | SM 9/125um (1310nm/1550nm) | 62.5um (OM1) (850nm/1300nm) | 50um (OM2) (850nm/1300nm) | 50um (OM3) (850nm/1300nm) |
| Maximum Attenuation (dB/km) | 0.8/0.6 | 3.5/1.5 | 3.5/1.5 | 3.5/1.5 |
| Typical Attenuation (dB/km) | 0.4/0.3 | 3.5/1.5 | 3.0/1.0 | 3.0/1.0 |
| Bande passante LED minimale (MHz·km) | — | 200/500 | 500/500 | 1500/500 |
Note:
D’autres types de fibres sont disponibles sur demande.
Informations de commande:
| Marque | LW |
| Nom | DC = Câble intérieur de distribution multifibre |
| Type de câble | 2=Type II |
| Nombre de fibres | 16 = 16 fibres; 24 = 24 fibres; 36 = 36 fibres; 48 = 48 fibres; 64 = 64 fibres; 72 = 72 fibres; 96 = 96 fibres; 144=144 fibres |
| Mode Fibre | SM=SM 9/125um; MM=50/125um ou 62.5/125um |
| Type de fibre | 2D=SM G.652.D; 5=SM G.655; 7A1=SM G.657.A1; 7A2=SM G.657.A2; 7B2=SM G.657.B2; 7B3=SM G.657.B3; OM1=MM 62.5/125um; OM2=MM 50/125um; OM3=MM 10G 50/125um 150m; OM33=MM 10G 50/125um 300m; OM4=MM 10G 50/125um 550m |
| Matériau de la veste | P=PVC; L=LSZH |
| Longueur de la fibre | 0.5=0.5km; 1=1km; 1.5=1.5km; 2=2km; etc |
Par exemple:
| Image | Modèle | Description |
 | LW-DC-2-16-SM-2D-P-1 | Câble intérieur de distribution multifibre II, 16 fibres, fibre G.652.D monomode, gaine en PVC, 1 km |
Câble intérieur Breakout multi-fibres I
Applications:
- Utilisé comme câble d’accès au bâtiment
- Utilisé comme queues de cochon et cordons de raccordement
- Utilisé dans le câblage intérieur, en particulier utilisé comme câble de dérivation
- Utilisé comme lignes d’interconnexion d’équipement et utilisé dans les connexions optiques dans les salles d’équipement de communication optique et les cadres de distribution
Paramètres techniques :
| Nombre de fibres | Dimension (mm) | Traction (N) | Écraser (N/100mm) | Min. Rayon de flexion (mm) | Poids du câble (kg/km) | |||
| Court terme | Long terme | Short Term | Long Term | Dynamique | Statique | |||
| 4 | 7.5 | 400 | 200 | 1,000 | 300 | 20D | 10D | 45 |
| 6 | 8.5 | 600 | 250 | 1,000 | 300 | 20D | 10D | 60 |
| 8 | 10.0 | 800 | 300 | 1,000 | 300 | 20D | 10D | 91 |
| 12 | 12.5 | 1,000 | 400 | 1,000 | 300 | 20D | 10D | 145 |
Remarque:
« D » est le diamètre extérieur du câble.
Propriétés environnementales :
| Plage de température | -20°C~+60°C |
Propriétés de transmission:
| Type de fibre | SM 9/125um (1310nm/1550nm) | 62.5um (OM1) (850nm/1300nm) | 50um (OM2) (850nm/1300nm) | 50um (OM3) (850nm/1300nm) |
| Atténuation maximale (dB/km) | 0.8/0.6 | 3.5/1.5 | 3.5/1.5 | 3.5/1.5 |
| Atténuation typique (dB/km) | 0.4/0.3 | 3.5/1.5 | 3.0/1.0 | 3.0/1.0 |
| Bande passante LED minimale (MHz·km) | — | 200/500 | 500/500 | 1500/500 |
Note:
D’autres types de fibres sont disponibles sur demande.
Informations de commande:
| Marque | LW |
| Nom | BC = Câble intérieur Breakout multi-fibres |
| Type de câble | 1=Type I |
| Nombre de fibres | 4 = 4 fibres; 6 = 6 fibres; 8 = 8 fibres; 12=12 fibres |
| Mode Fibre | SM=SM 9/125um; MM=50/125um or 62.5/125um |
| Type de fibre | 2D=SM G.652.D; 5=SM G.655; 7A1=SM G.657.A1; 7A2=SM G.657.A2; 7B2=SM G.657.B2; 7B3=SM G.657.B3; OM1=MM 62.5/125um; OM2=MM 50/125um; OM3=MM 10G 50/125um 150m; OM33=MM 10G 50/125um 300m; OM4=MM 10G 50/125um 550m |
| Matériau de la veste | P=PVC; L=LSZH |
| Longueur de la fibre | 0.5=0.5km; 1=1km; 1.5=1.5km; 2=2km; etc |
Par exemple:
| Image | Modèle | La description |
 | LW-BC-1-4-SM-2D-P-1 | Câble intérieur Breakout multi-fibres I, 4 fibres, fibre G.652.D monomode, gaine en PVC, 1km |
Câble intérieur Breakout multi-fibres II
Applications:
- Utilisé comme câble d’accès au bâtiment
- Utilisé comme queues de cochon et cordons de raccordement
- Utilisé dans le câblage intérieur, en particulier utilisé comme câble de dérivation
- Utilisé comme lignes d’interconnexion d’équipement et utilisé dans les connexions optiques dans les salles d’équipement de communication optique et les cadres de distribution
Paramètres techniques :
| Nombre de fibres | Dimension (mm) | Traction (N) | Écraser (N/100mm) | Min. Rayon de flexion (mm) | Poids du câble (kg/km) | |||
| À court terme | À long terme | À court terme | À long terme | Dynamique | Statique | |||
| 16 | 12.0 | 1,500 | 500 | 1,000 | 300 | 20D | 10D | 120 |
| 24 | 15.0 | 2,200 | 800 | 1,000 | 300 | 20D | 10D | 180 |
| 36 | 17.5 | 3,000 | 1,000 | 1,000 | 300 | 20D | 10D | 200 |
| 48 | 20.0 | 4,000 | 1,500 | 1,000 | 300 | 20D | 10D | 250 |
Remarque:
« D » est le diamètre extérieur du câble.
Propriétés environnementales :
| Plage de température | -20°C ~+60°C |
Propriétés de transmission:
| Type de fibre | SM 9/125um (1310nm/1550nm) | 62.5um (OM1) (850nm/1300nm) | 50um (OM2) (850nm/1300nm) | 50um (OM3) (850nm/1300nm) |
| Atténuation maximale (dB/km) | 0.8/0.6 | 3.5/1.5 | 3.5/1.5 | 3.5/1.5 |
| Atténuation typique (dB/km) | 0.4/0.3 | 3.5/1.5 | 3.0/1.0 | 3.0/1.0 |
| Bande passante LED minimale (MHz·km) | — | 200/500 | 500/500 | 1500/500 |
Note:
D’autres types de fibres sont disponibles sur demande.
Informations de commande:
| Marque | LW |
| Nom | BC = Câble intérieur Breakout multi-fibres |
| Type de câble | 2=Type II |
| Nombre de fibres | 16 = 16 fibres; 24 = 24 fibres; 36 = 36 fibres; 48=48 fibres |
| Mode Fibre | SM=SM 9/125um; MM=50/125um or 62.5/125um |
| Type de fibre | 2D=SM G.652.D; 5=SM G.655; 7A1=SM G.657.A1; 7A2=SM G.657.A2; 7B2=SM G.657.B2; 7B3=SM G.657.B3; OM1=MM 62.5/125um; OM2=MM 50/125um; OM3=MM 10G 50/125um 150m; OM33=MM 10G 50/125um 300m; OM4=MM 10G 50/125um 550m |
| Matériau de la veste | P=PVC; L=LSZH |
| Longueur de la fibre | 0.5=0.5km; 1=1km; 1.5=1.5km; 2=2km; etc |
Par exemple:
| Image | Modèle | Description |
 | LW-BC-2-24-SM-2D-P-1 | Câble intérieur Breakout multi-fibres II, 24 fibres, fibre G.652.D monomode, gaine en PVC, 1km |
