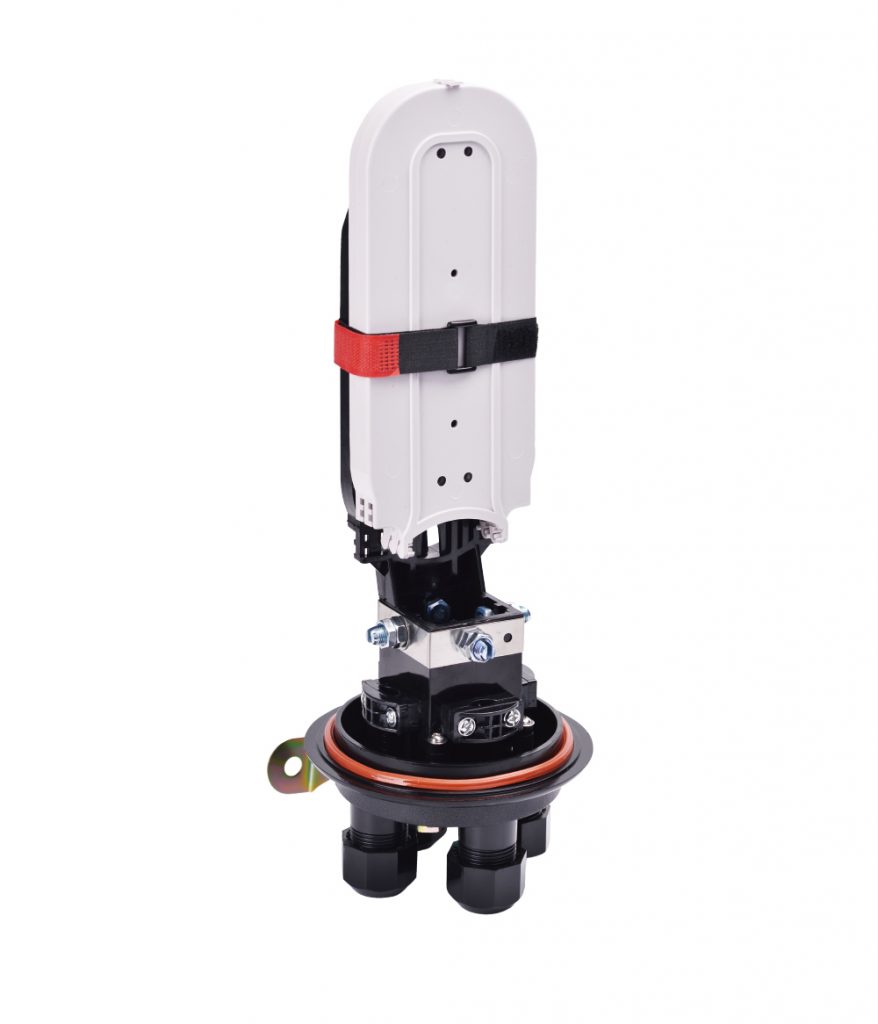

Fermeture d’épissure de fibre optique à 4 ports de type dôme
Garniture mécanique FOSC, LW-FOSC-DM-96A-4
  |  |
 4 ports ronds |  24 noyaux/plateau, 12 emplacements/plateau, 2 cœurs/emplacement (maximum) |
Description:
La fermeture d’épissure de fibre optique, également appelée boîtier de jonction de fibre optique, est un composant passif essentiel pour la gestion des câbles à fibre optique dans le réseau à fibre optique de la dorsale, du MAN et du réseau d’accès. La fermeture d’épissure de fibre optique est largement utilisée pour protéger les épissures de fibre optique, stocker les câbles à fibre optique lâches, distribuer les câbles à fibre optique, etc. Dans les applications directes et ramifiées, soit dans l’usine extérieure, soit dans les bâtiments intérieurs.
La fermeture d’épissure de fibre optique peut être installée dans une antenne, un montage sur poteau, un montage mural, un montage enterré direct et un montage sur conduit.
Selon les formes de la fermeture d’épissure de fibre optique, il existe une fermeture d’épissure de fibre optique aérienne (fermeture d’épissure de fibre optique horizontale) et une fermeture d’épissure de fibre optique en dôme (fermeture d’épissure de fibre optique verticale).
Selon les fonctions de la fermeture d’épissure de fibre optique, il existe une fermeture d’épissure de fibre optique standard pour l’épissage de fibre et une fermeture d’épissure de fibre optique FTTH pour loger des répartiteurs de fibre optique pour le réseau optique passif FTTH.
Fonctionnalités:
- Facile à l’installation, à la maintenance et aux extensions futures.
- Excellente étanchéité contre les infiltrations d’eau et les environnements difficiles
- Plateaux d’épissure à charnières pour une expansion facile sans déranger les fibres épissées.
- Compatible avec les types de câbles à fibre normaux standard
Spécification:
| Modèle | LW-FOSC-DM-96A-4 |
| Type | Type de dôme |
| Structure d’étanchéité | Mécanique |
| Nombre de ports d’entrée/sortie | 4 ports |
| Diamètre du câble | 4 ports×17mm |
| Capacité maximale | Bunchy: 96 fibres; Ruban : 288 fibres |
| Capacité par plateau d’épissure | Bunchy : monocouche : 12 fibres ; double couche : 24 fibres ; Ruban : 6 pièces |
| Quantité de plateau d’épissure | 4pcs |
| Matériau | PC |
| Matériau d’étanchéité | Caoutchouc thermoplastique |
| Méthode d’assemblage | Aérien, direct enterré, canalisé, montage mural, regard |
| Dimension | 430(H)×190(D)mm |
| Poids net | 2.5~3.1KG |
| Température | -40℃~65℃ |
Composants principaux:
| Article | Nom | Usage | Quantité |
| 1 | Logement (Couverture) | Pour protéger les épissures de câbles à fibres optiques | 1pc |
| 2 | Plateau d’épissure | Pour fixer les manchons de protection contre les épissures de fibres | Max. 4pcs |
| 3 | Plateau de maintien des fibres | Pour stocker les fibres tubulaires en vrac | 1pc |
| 4 | Logement (Base) | Fixer la structure interne et externe | 1pc |
| 5 | Cerceau en plastique | Pour fixer le couvercle du boîtier et la base | 1pc |
| 6 | Rainure d’étanchéité | Pour sceller le couvercle et la base | 1 ensemble |
| 7 | Anneaux d’étanchéité pour ports | Pour sceller les ports de câbles | 4pcs |
Accessoires standard :
| Article | Nom | Usage | Quantité |
| 8 | Manchons de protection contre les épissures en fibre | Pour protéger les épissures de fibres | Identique à la capacité |
| 9 | Cravate en nylon | Pour fixer des tubes tampons avec des fibres à l’intérieur | 8pcs |
| 10 | Fil de mise à la terre | Pour se connecter à un dispositif de mise à la terre | 1pc |
| 11 | Tissu abrasif | Pour polir le câble à fibre optique | 1pc |
| 12 | Papier d’étiquetage | Pour étiqueter les fibres | 1 ensemble |
| 13 | Clé | Pour serrer les écrous des ports de câbles | 1pc |
| 14 | Clé M10 | Pour visser les écrous pour l’élément de résistance | 1pc |
| 15 | Papier de mesure | Pour mesurer le périmètre du câble à fibre optique | 1pc |
| 16 | Ruban isolant | Pour agrandir le diamètre du câble pour la fixation | 1 rouleau |
| 17 | Ruban d’étanchéité | Pour agrandir le diamètre du câble pour l’étanchéité de l’œillet | 1 rouleau |
| 18 | Cerceau suspendu | A installer sur mur et poteau | 1 ensemble |
| 19 | Manuel | Pour indiquer l’installation | 1pc |
Accessoires en option :
| Article | Nom | Usage | Quantité |
| 1 | Soupape | Pour effectuer des tests de pression et d’étanchéité | 1pc |
| 2 | Dispositif de mise à la terre | Pour dériver des composants métalliques de câble à fibre optique | 1 ensemble |
| 3 | Tube tampon | Pour protéger les fibres et être fixé sur des plateaux d’épissure | spécifié |
| 4 | Desséchant | Pour dessécher l’air dans FOSC après l’étanchéité | 1 sac |
Informations de commande:
| Marque | LW |
| Nom | FOSC: Fermeture d’épissure à fibre optique |
| Forme et étanchéité | DM-96A : Garniture mécanique de type dôme 96 noyaux |
| Port de câble | 4=4 ports |
| Bac d’épissure à fibre optique | 12 : 12 cœurs 24 : 24 cœurs |
| Nombre de plateaux d’épissure | 1: 1 plateau 2: 2 plateaux 3: 3 plateaux 4: 4 plateaux |
| Soupape | V: Vanne incluse |
| Dispositif de mise à la terre | G: Dispositif de mise à la terre inclus |
Par exemple :LW-FOSC-DM-96A-4-241-VG
